SCHEIBE FRÜHLING: SYMBOLE u. MASSEINHEITEN

Symbole und Maßeinheiten: Standardgrößen vorhanden wie pro DIN 2093

Gruppieren Sie Klassifikation der Scheibe Frühlinge

in Übereinstimmung mit DIN 2093 Standard, werden Scheibe Frühlinge in 3 Gruppen eingestuft, wie in der Tabelle gegeben :

Symbole und Maßeinheiten
Gruppe

Stärke der einzelnen Scheibe

Single disc with Ground ends & reduced material
thickness (t')
1 weniger als 1.25 kein
2 von 1.25 zu 6 kein
3 rüber 6 bis zu 14 ja








Symbol

Maßeinheit

Bezeichnung

De mm Außenseite diameter
Di mm Inside Durchmesser
Do mm Mitteldurchmesser
E N/mm2 Elastizitätsmodul
F N Frühling Last einer einzelnen Scheibe (mit oder ohne vordere Enden)
ho mm gebildete Höhe
lo mm freie gesamte Höhe des Frühlinges in seiner Ausgangsposition
s mm Ablenkung der einzelnen Scheibe
t mm Stärke der einzelnen Scheibe
t1 mm verringerte Stärke der einzelnen Scheibe im Kasten der Frühlinge mit Grundenden (Gruppe 3)
µ   Verhältnis Poissons

δOM,ol,oil,
δIII, &δIV,

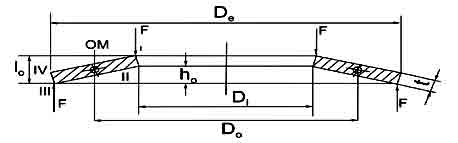

 N/mm2 Designdrücke an den Punkten gekennzeichnet OM, I, II, III und IV (sehen Sie Abbildung)
▲F N Entspannung
